樓主  發表于: 2025-07-23 09:37
請各位大佬幫忙解釋一下電路圖中各個元件的作用，歡迎，感謝！
附件： 15-1(1).pdf (196 K) 下載次數:91
yizhimei
凌寒獨自開,為有暗香來!
級別: 工控俠客
精華主題: 0
發帖數量: 907 個
工控威望: 2123 點
下載積分: 1169 分
在線時間: 320(小時)
注冊時間: 2016-05-14
最后登錄: 2025-12-08
查看yizhimei的 主題 / 回貼
1樓  發表于: 2025-07-23 12:30

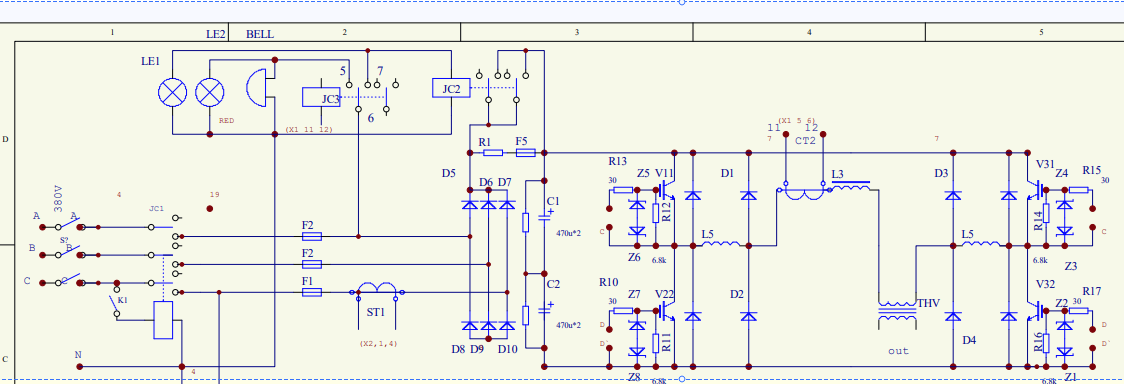

描述：上面是主回路逆變端
圖片：

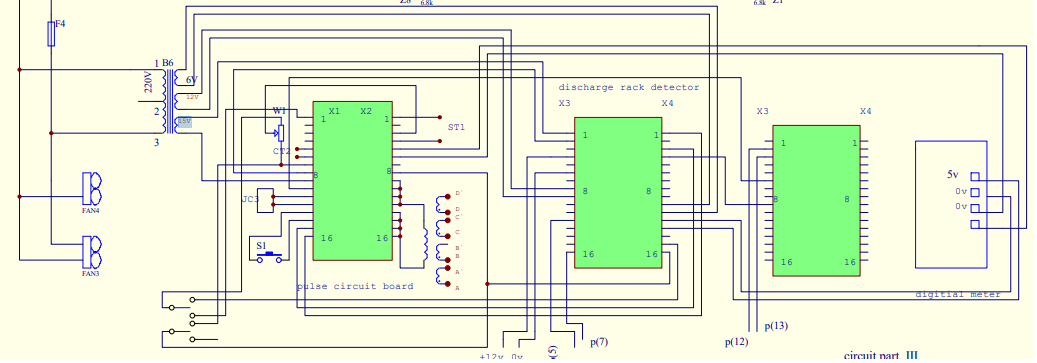

描述：下面為控制電路
圖片：
上面是主回路逆變端
下面是控制回路   大楷是  220V變壓器分別變 6V，12V，15V  分別給三個集成電路  要想知道集成塊的引腳定義  就得去了解這個集成塊的型號以及引腳定義！
樓主留言：
十分感謝！能解釋的詳細點嗎？
[ 此帖被cvlsem在2025-07-23 12:45重新編輯 ]
QQ群號:4057363
TEL-  19290606....
EMAIL- yeazh.888@163.com
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1679 個
工控威望: 7161 點
下載積分: 44877 分
在線時間: 964(小時)
注冊時間: 2009-11-16
最后登錄: 2025-12-07
查看honggun的 主題 / 回貼
2樓  發表于: 2025-07-23 14:08
電磁加熱，或者中頻電源
stn13135
級別: 略有小成
精華主題: 0
發帖數量: 203 個
工控威望: 305 點
下載積分: 978 分
在線時間: 679(小時)
注冊時間: 2016-12-01
最后登錄: 2025-12-06
查看stn13135的 主題 / 回貼
3樓  發表于: 2025-07-23 17:56
dyhzdg
級別: 略有小成
精華主題: 0
發帖數量: 108 個
工控威望: 330 點
下載積分: 5051 分
在線時間: 118(小時)
注冊時間: 2009-09-13
最后登錄: 2025-12-07
查看dyhzdg的 主題 / 回貼
4樓  發表于: 2025-07-31 12:32
感謝各位，能不能說詳細點，各元件的作用
玫瑰煙斗
尋找有緣人
級別: 家園常客
精華主題: 0
發帖數量: 27 個
工控威望: 707 點
下載積分: 2990 分
在線時間: 30(小時)
注冊時間: 2025-01-09
最后登錄: 2025-11-24
查看玫瑰煙斗的 主題 / 回貼
5樓  發表于: 2025-07-31 13:44
引用
引用第4樓dyhzdg于2025-07-31 12:32發表的  :
感謝各位，能不能說詳細點，各元件的作用

你這個要把各個元件的作用講明白，那恐怕要講個幾天幾夜都講不完。
建議你對照實物及電路圖，去逐個查。
