夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 5026 個
工控威望: 9969 點
下載積分: 4117 分
在線時間: 3546(小時)
注冊時間: 2016-10-31
最后登錄: 2025-12-10
查看夢雨天涯的 主題 / 回貼
樓主  發表于: 2022-06-21 19:52
圖片：
圖片：
圖片：

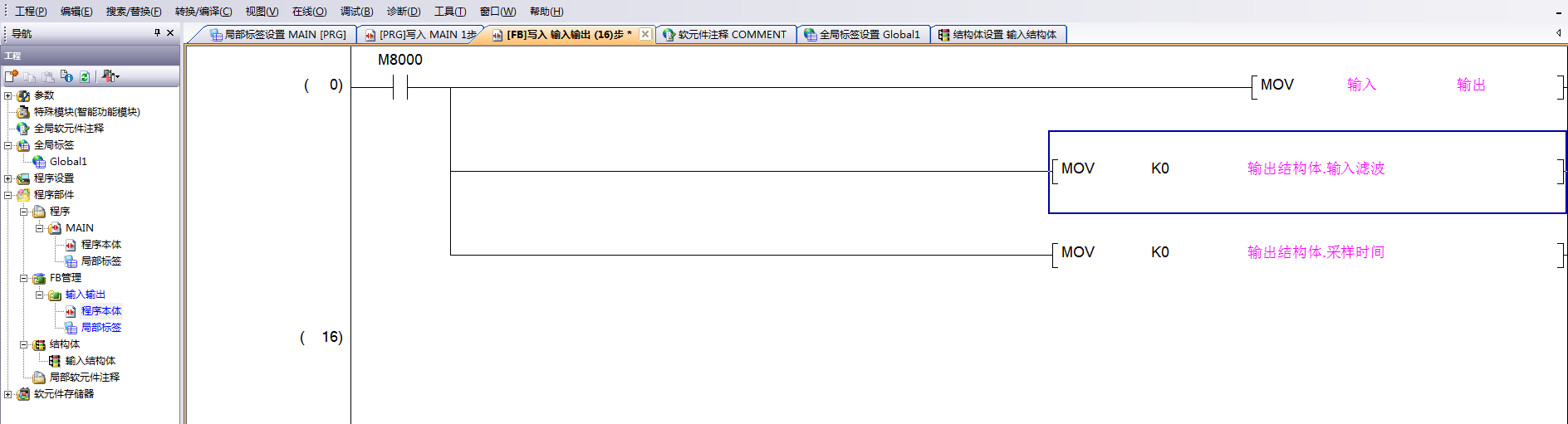

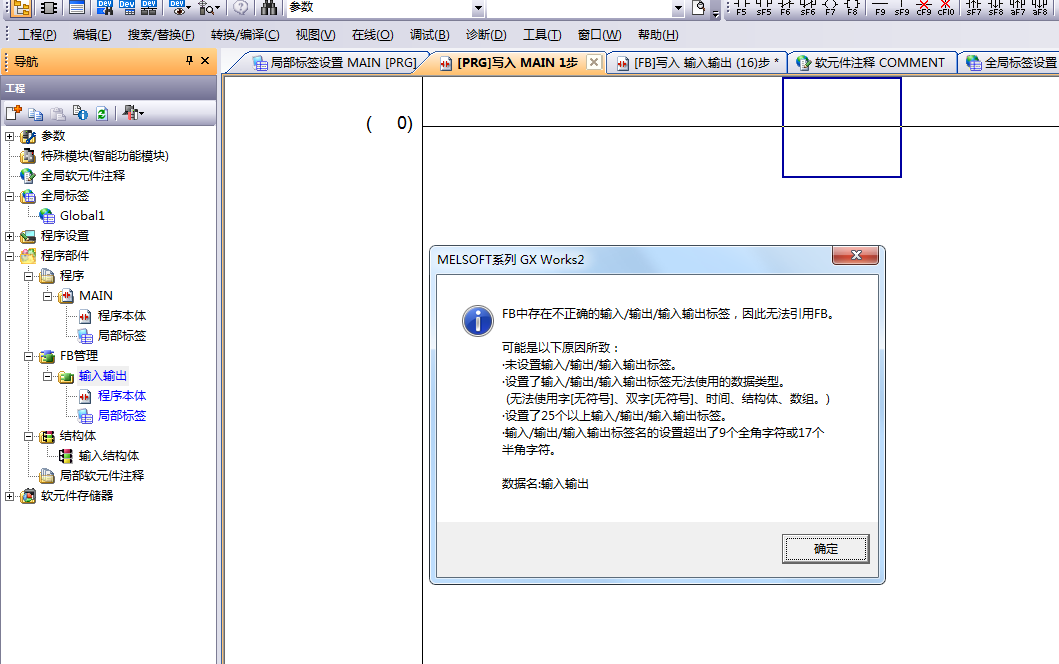

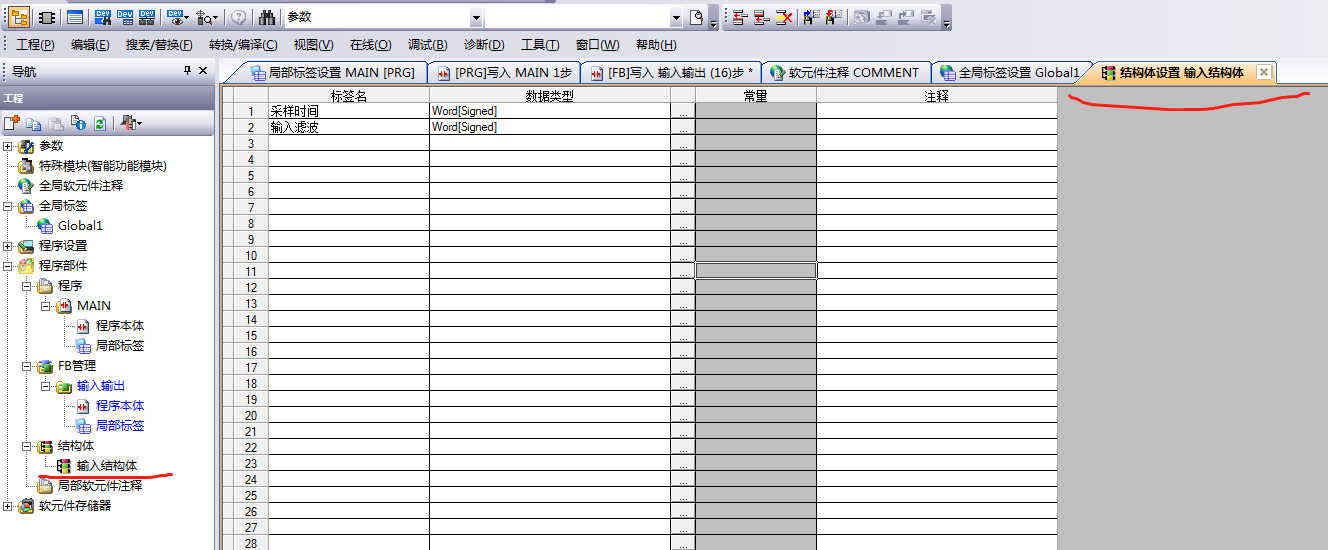

如果所示，編譯沒有出錯，就是無法拖動FB出來使用。求大佬們解答疑惑，謝謝
附件： 結構體.rar (389 K) 下載次數:41
微信hui530527      b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
w45062099
多做事，少說話!
級別: 略有小成
精華主題: 0
發帖數量: 347 個
工控威望: 463 點
下載積分: 1319 分
在線時間: 1119(小時)
注冊時間: 2014-10-23
最后登錄: 2025-12-10
查看w45062099的 主題 / 回貼
1樓  發表于: 2022-06-21 21:36
簡單工程不支持結構體輸出，需要在結構體工程中實現，可以用FC輸出結構體！
每天只要小小一步都是在進步！
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 5026 個
工控威望: 9969 點
下載積分: 4117 分
在線時間: 3546(小時)
注冊時間: 2016-10-31
最后登錄: 2025-12-10
查看夢雨天涯的 主題 / 回貼
2樓  發表于: 2022-06-22 08:08
引用
引用第1樓w45062099于2022-06-21 21:36發表的  :
簡單工程不支持結構體輸出，需要在結構體工程中實現，可以用FC輸出結構體！

梯形圖標簽形式真的無法實現這個嗎？大佬請教一下呢
微信hui530527      b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
ayusecret
級別: 略有小成
精華主題: 0
發帖數量: 238 個
工控威望: 317 點
下載積分: 943 分
在線時間: 96(小時)
注冊時間: 2021-10-31
最后登錄: 2025-12-10
查看ayusecret的 主題 / 回貼
3樓  發表于: 2022-06-23 21:00
FB的輸入輸出引腳分別需至少定義一個，沒有輸入輸出引腳FB拖不出來
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 5026 個
工控威望: 9969 點
下載積分: 4117 分
在線時間: 3546(小時)
注冊時間: 2016-10-31
最后登錄: 2025-12-10
查看夢雨天涯的 主題 / 回貼
4樓  發表于: 2022-06-24 10:14
引用
引用第3樓ayusecret于2022-06-23 21:00發表的  :
FB的輸入輸出引腳分別需至少定義一個，沒有輸入輸出引腳FB拖不出來

這個有的啦，int和out
微信hui530527      b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
heiheiwodeai
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 379 點
下載積分: 998 分
在線時間: 342(小時)
注冊時間: 2013-03-26
最后登錄: 2025-12-03
查看heiheiwodeai的 主題 / 回貼
5樓  發表于: 2022-06-24 10:35
結構化梯形圖才可以使用這個
