樓主  發表于: 2021-01-23 16:58
圖片：
我用的Q62DAN模塊
輸出正負10V
參數設置如圖
我給D500里寫入正負1000
但是在V+和COM端子之間測不到電壓
請問問題出在哪里，請大神指教，謝謝
admission
級別: 家園常客
精華主題: 0
發帖數量: 186 個
工控威望: 570 點
下載積分: 668 分
在線時間: 30(小時)
注冊時間: 2020-04-14
最后登錄: 2025-10-28
查看admission的 主題 / 回貼
1樓  發表于: 2021-01-26 09:35
按圖片設定后監控CH1輸出允許標志已經是1了，
把模塊的CH1數字值讀回來和D500一致，
但是就是測不到電壓，
有高手知道么？
yl1111682
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 259 點
下載積分: 2685 分
在線時間: 362(小時)
注冊時間: 2014-05-09
最后登錄: 2025-11-10
查看yl1111682的 主題 / 回貼
2樓  發表于: 2021-01-26 10:13
程序上圖看看

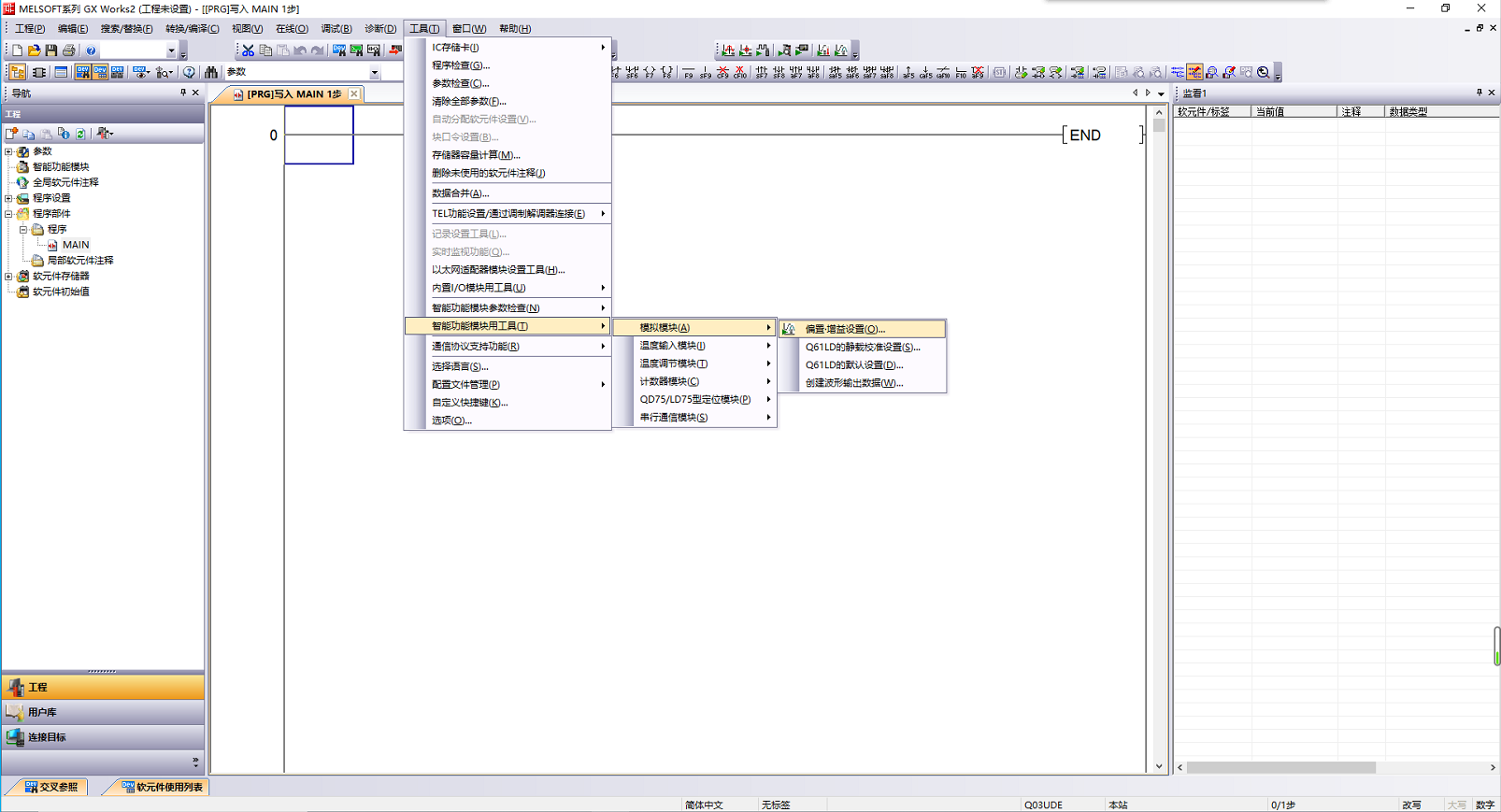

或者你用編程軟件的工具--智能功能模塊用工具--模擬模塊--偏置/增益設置




[ 此帖被yl1111682在2021-01-26 10:38重新編輯 ]
admission
級別: 家園常客
精華主題: 0
發帖數量: 186 個
工控威望: 570 點
下載積分: 668 分
在線時間: 30(小時)
注冊時間: 2020-04-14
最后登錄: 2025-10-28
查看admission的 主題 / 回貼
3樓  發表于: 2021-02-01 08:43
引用
引用第2樓yl1111682于2021-01-26 10:13發表的  :
程序上圖看看

或者你用編程軟件的工具--智能功能模塊用工具--模擬模塊--偏置/增益設置
[attachment=252069]
[attachment=252070]

非常感謝
