  • 1
  • 2
  • »
  • Pages: 2/2     Go
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 423 個
工控威望: 574 點
下載積分: 1594 分
在線時間: 348(小時)
注冊時間: 2017-06-12
最后登錄: 2025-12-10
查看zmrs163的 主題 / 回貼
12樓  發表于: 2020-05-21 16:04
圖片：
擺線，加速度曲線為正弦。公式如圖
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 423 個
工控威望: 574 點
下載積分: 1594 分
在線時間: 348(小時)
注冊時間: 2017-06-12
最后登錄: 2025-12-10
查看zmrs163的 主題 / 回貼
13樓  發表于: 2020-05-21 16:08
接下來的變形梯形就比較復雜了，因為整個曲線可以分成五段。考慮到對稱性也可以分成6段。分段函數就不考慮曲線適用范圍了，因為這個范圍的頭和尾可以分布在不同的區間里面，細分起來有十幾種情況會影響到公式，所以就不討論了。
nbtr小賴
級別: 家園常客
精華主題: 0
發帖數量: 161 個
工控威望: 577 點
下載積分: 566 分
在線時間: 70(小時)
注冊時間: 2019-08-28
最后登錄: 2025-11-05
查看nbtr小賴的 主題 / 回貼
14樓  發表于: 2020-05-25 11:10
想起原來公司的老大，把7次曲線求解函數寫PLC里。。。開機初次運算的時候CPU高負荷到網口東西全斷聯。。
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 423 個
工控威望: 574 點
下載積分: 1594 分
在線時間: 348(小時)
注冊時間: 2017-06-12
最后登錄: 2025-12-10
查看zmrs163的 主題 / 回貼
15樓  發表于: 2020-05-25 13:09
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
變形梯形可以分為以下六段計算
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 423 個
工控威望: 574 點
下載積分: 1594 分
在線時間: 348(小時)
注冊時間: 2017-06-12
最后登錄: 2025-12-10
查看zmrs163的 主題 / 回貼
16樓  發表于: 2020-05-25 13:11
圖片：
圖片：

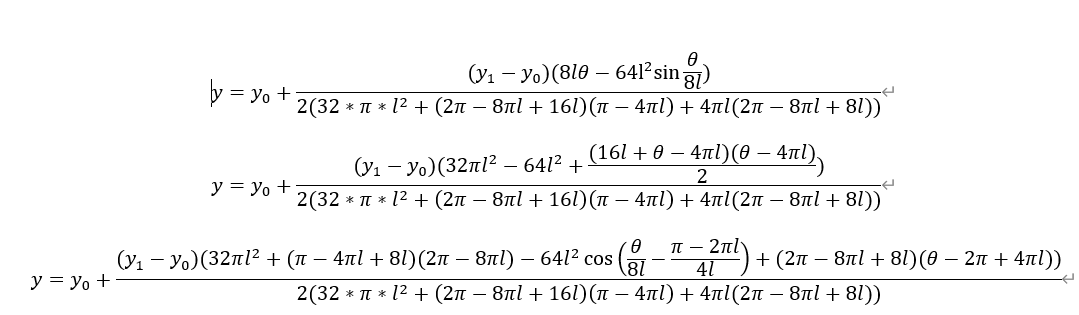

前面三段，計算公式如下
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 423 個
工控威望: 574 點
下載積分: 1594 分
在線時間: 348(小時)
注冊時間: 2017-06-12
最后登錄: 2025-12-10
查看zmrs163的 主題 / 回貼
17樓  發表于: 2020-05-25 13:12
圖片：
圖片：

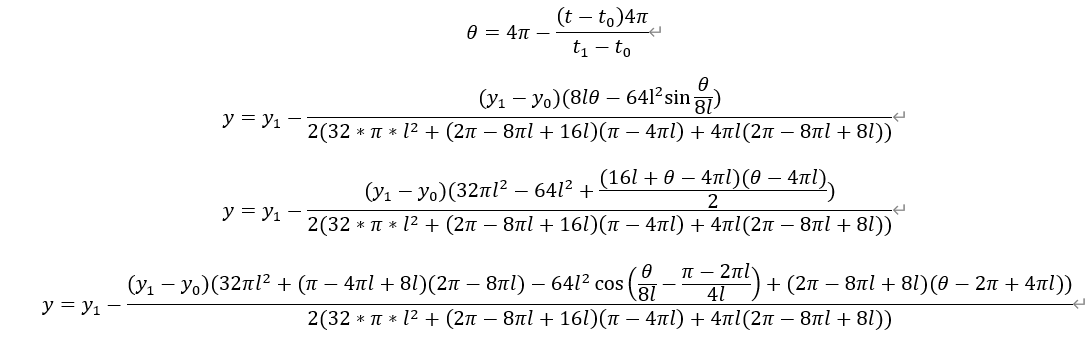

后面三段，由對稱性可得
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 423 個
工控威望: 574 點
下載積分: 1594 分
在線時間: 348(小時)
注冊時間: 2017-06-12
最后登錄: 2025-12-10
查看zmrs163的 主題 / 回貼
18樓  發表于: 2020-05-25 13:21
七次方程其實求解計算量并不大，可能是凸輪上的點太多導致緩慢。PLC本身并不擅長于這種數據處理，分幾個掃描周期處理可能會好一點
引用
引用第14樓nbtr小賴于2020-05-25 11:10發表的  :
想起原來公司的老大，把7次曲線求解函數寫PLC里。。。開機初次運算的時候CPU高負荷到網口東西全斷聯。。
yzdz66
級別: 探索解密
精華主題: 0
發帖數量: 61 個
工控威望: 162 點
下載積分: 640 分
在線時間: 51(小時)
注冊時間: 2016-09-23
最后登錄: 2025-08-03
查看yzdz66的 主題 / 回貼
19樓  發表于: 2020-05-30 19:08
7次 或者5次多項式  生成曲線   有功能塊 但不能外泄
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 2061 個
工控威望: 2329 點
下載積分: 3163 分
在線時間: 2473(小時)
注冊時間: 2009-08-21
最后登錄: 2025-12-10
查看eledesigner的 主題 / 回貼
20樓  發表于: 2020-05-31 08:37
牛逼了，不過plc算這個得累死，要是同步計算得話掃描周期會非常得長，這種計算應該用PF等采用X86架構得控制器來算比較靠譜。
  • «
