ajd186
級別: 家園常客
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36216 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-11-05
查看ajd186的 主題 / 回貼
樓主  發表于: 2021-07-22 11:44

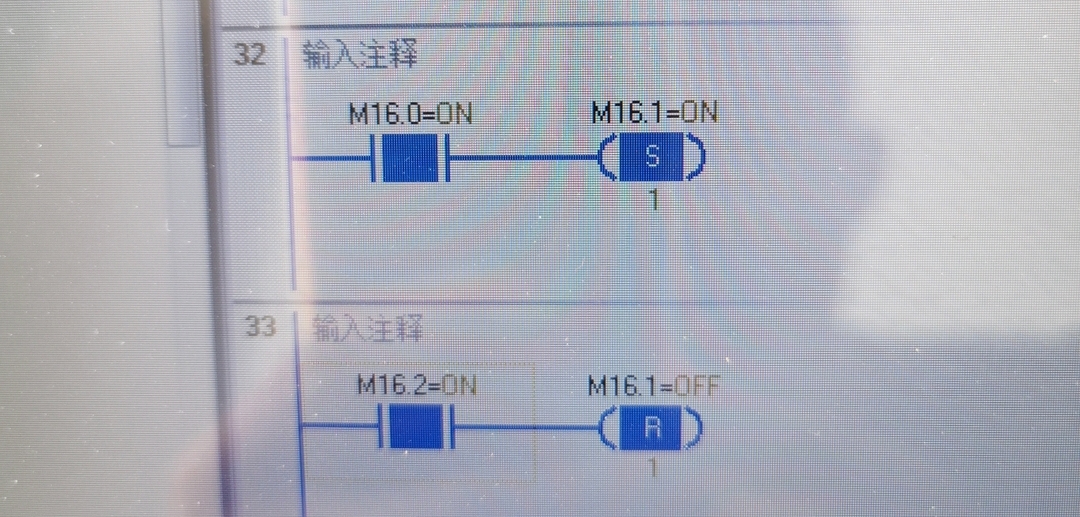

圖片：
第一次用西門子的PLC，請教大神們置位怎么用？
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36216 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-11-05
查看ajd186的 主題 / 回貼
1樓  發表于: 2021-07-22 11:47
為什么復位了上面的M16.1還是ON？而且M16.0OFF后置位也不保持
荏苒幾盈虛
級別: 論壇先鋒
精華主題: 0
發帖數量: 408 個
工控威望: 1401 點
下載積分: 4693 分
在線時間: 128(小時)
注冊時間: 2019-05-09
最后登錄: 2025-10-26
查看荏苒幾盈虛的 主題 / 回貼
2樓  發表于: 2021-07-22 11:53
用沿信號觸發，不然條件常通的就不能復位
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36216 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-11-05
查看ajd186的 主題 / 回貼
3樓  發表于: 2021-07-22 12:23
圖片：
引用
引用第2樓荏苒幾盈虛于2021-07-22 11:53發表的  :
用沿信號觸發，不然條件常通的就不能復位


那我分級置位的用的同一信號，結果三級一起置位了，這又是什么問題呢？謝謝！
heiheiwodeai
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 379 點
下載積分: 998 分
在線時間: 342(小時)
注冊時間: 2013-03-26
最后登錄: 2025-12-03
查看heiheiwodeai的 主題 / 回貼
4樓  發表于: 2021-07-22 12:52
1樓的程序?qū)懙木陀袉栴}啊，你置位一直有信號，下一行立馬復位，等下個掃描周期過來馬上有置位了
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36216 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-11-05
查看ajd186的 主題 / 回貼
5樓  發表于: 2021-07-22 14:01
現在用M7.7的上升沿做能達到效果。
但是把三級放一個程序段里就不行，分三個段卻可以。
三菱就方便多了。
三菱梯形圖寫長了查起來麻煩；西門子的仿真麻煩。
個人見解。
感謝各位了！！
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1679 個
工控威望: 1895 點
下載積分: 6539 分
在線時間: 753(小時)
注冊時間: 2014-06-16
最后登錄: 2025-12-10
查看langui的 主題 / 回貼
6樓  發表于: 2021-07-22 14:16
西門子的輸出和單片機一樣，上面置位，下面復位，但是第二個周期又置位，復位。相當于以掃描周期作PWM輸出。三菱的只是以自上而下軟件最后一個有效的輸出作為狀態輸出。
請叫我老六
人生就像蒲公英，看似自由，卻身不由己。
級別: 工控俠客

精華主題: 0
發帖數量: 1004 個
工控威望: 4928 點
下載積分: 131 分
在線時間: 264(小時)
注冊時間: 2015-08-28
最后登錄: 2025-12-10
查看請叫我老六的 主題 / 回貼
7樓  發表于: 2021-07-22 14:37
置位和復位  上面是地址  下面數字是連續置位或者復位的數量，對某個位，置位和復位如果同時執行，以最后輸出為準。
hsl200
感恩挖坑，感恩能填坑
級別: 家園常客
精華主題: 0
發帖數量: 561 個
工控威望: 865 點
下載積分: 137 分
在線時間: 75(小時)
注冊時間: 2008-06-06
最后登錄: 2025-12-08
查看hsl200的 主題 / 回貼
8樓  發表于: 2021-07-25 14:48
用RS觸發器就可以了  還可以解決復位置位優先的問題
感恩挖坑，感恩能填坑
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36216 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-11-05
查看ajd186的 主題 / 回貼
9樓  發表于: 2021-07-25 20:22
引用
引用第4樓heiheiwodeai于2021-07-22 12:52發表的  :
1樓的程序?qū)懙木陀袉栴}啊，你置位一直有信號，下一行立馬復位，等下個掃描周期過來馬上有置位了

我這是單獨寫的兩行，在線仿真。

有時不熟一個產品，一時半會真理解不了說明。現在程序正常運行，但是感覺寫得很雜。
西門子200就是不能像三菱那樣離線仿真，不能在運轉中在線修改程序。
或許是我了解不夠！
