343012090
級別: 家園常客
精華主題: 0
發帖數量: 373 個
工控威望: 658 點
下載積分: 1512 分
在線時間: 213(小時)
注冊時間: 2014-08-31
最后登錄: 2025-10-27
查看343012090的 主題 / 回貼
樓主  發表于: 2018-06-29 13:59
FX3U 64MT后接個FX3U-1PG，總共四個軸。
FX3U-1PG只要控制一個步進轉動和停止就行了，請問要怎么接線
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1679 個
工控威望: 1895 點
下載積分: 6539 分
在線時間: 753(小時)
注冊時間: 2014-06-16
最后登錄: 2025-12-10
查看langui的 主題 / 回貼
1樓  發表于: 2018-06-29 14:17
VIN接+24V，COM0接0V，FP接pul-,RP接dir-，pil+ ,dir+各串一個2K電阻接24V+
本帖最近評分記錄：
  • 下載積分:+1(學者來)
    343012090
    級別: 家園常客
    精華主題: 0
    發帖數量: 373 個
    工控威望: 658 點
    下載積分: 1512 分
    在線時間: 213(小時)
    注冊時間: 2014-08-31
    最后登錄: 2025-10-27
    查看343012090的 主題 / 回貼
    2樓  發表于: 2018-06-29 17:26

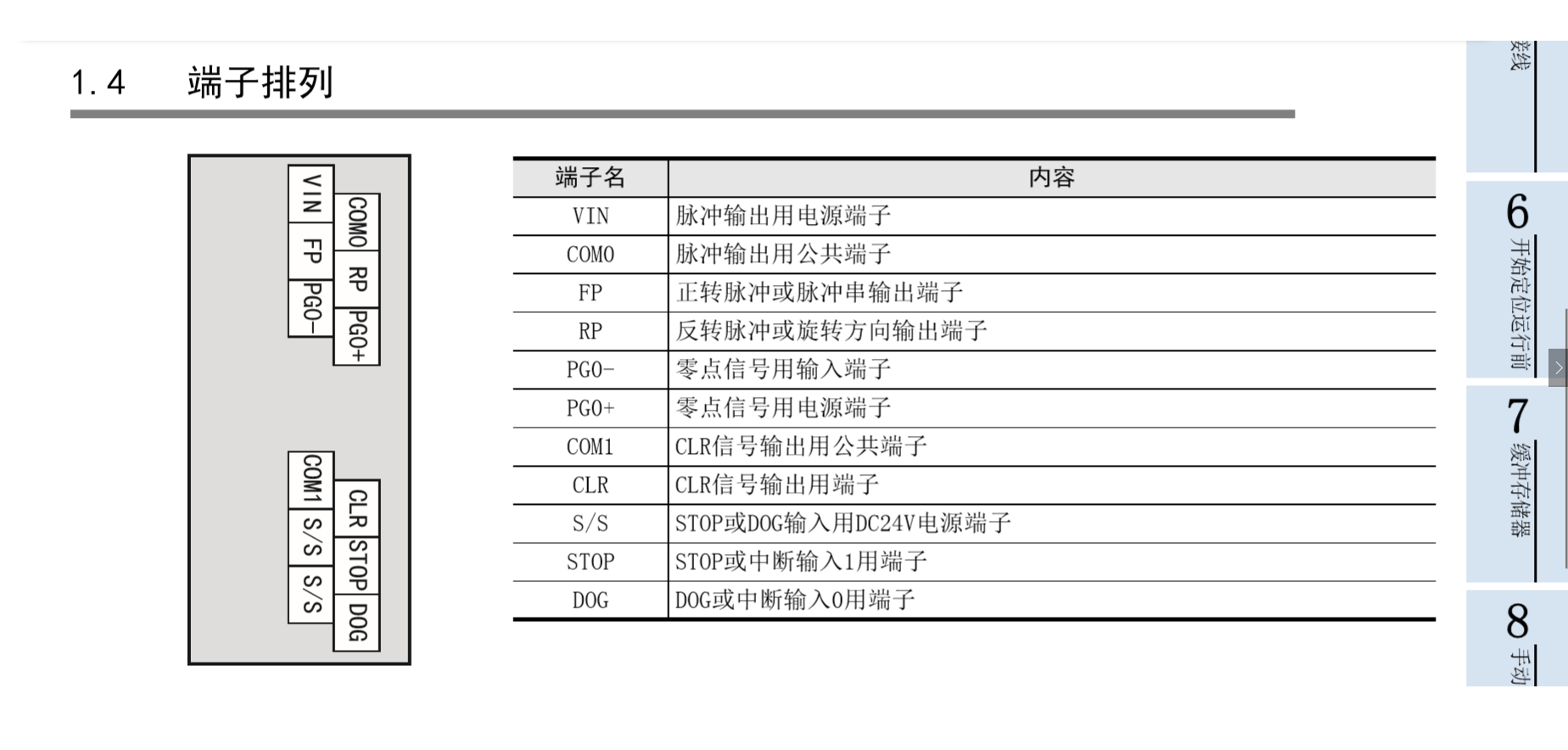

    圖片：
    引用
    引用第1樓langui于2018-06-29 14:17發表的  :
    VIN接+24V，COM0接0V，FP接pul-,RP接dir-，pil+ ,dir+各串一個2K電阻接24V+

    兄弟，我沒有找到pil+ ,dir+
    beau123
    級別: 略有小成
    精華主題: 0
    發帖數量: 179 個
    工控威望: 246 點
    下載積分: 952 分
    在線時間: 101(小時)
    注冊時間: 2018-03-28
    最后登錄: 2024-11-20
    查看beau123的 主題 / 回貼
    3樓  發表于: 2018-06-29 17:43
    看串個電阻，應該知道脈沖發出來的端口吧
    引用
    引用第2樓343012090于2018-06-29 17:26發表的  :

    兄弟，我沒有找到pil+ ,dir+
    歐巴哥哥
    級別: 探索解密
    精華主題: 0
    發帖數量: 48 個
    工控威望: 123 點
    下載積分: 521 分
    在線時間: 70(小時)
    注冊時間: 2018-04-24
    最后登錄: 2025-12-03
    查看歐巴哥哥的 主題 / 回貼
    4樓  發表于: 2018-06-30 09:29
    pil和dir是步進驅動器的脈沖和方向
