shenjie767
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 139 點
下載積分: 607 分
在線時間: 8(小時)
注冊時間: 2013-12-16
最后登錄: 2021-04-02
查看shenjie767的 主題 / 回貼
樓主  發表于: 2014-07-10 19:24

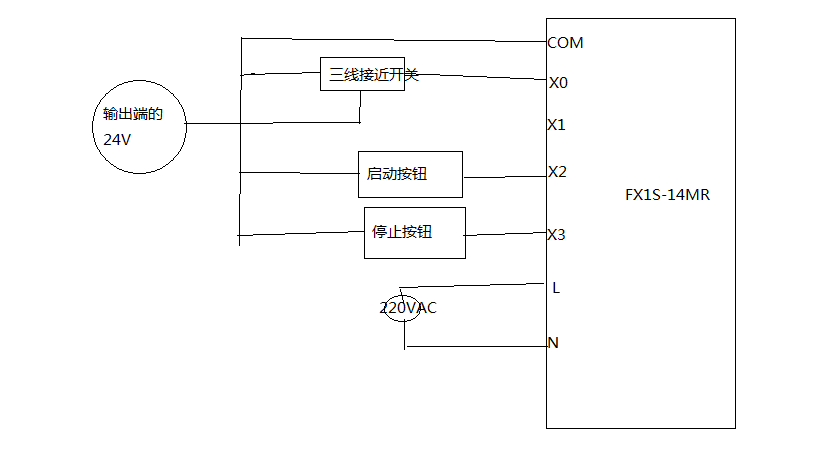

圖片：

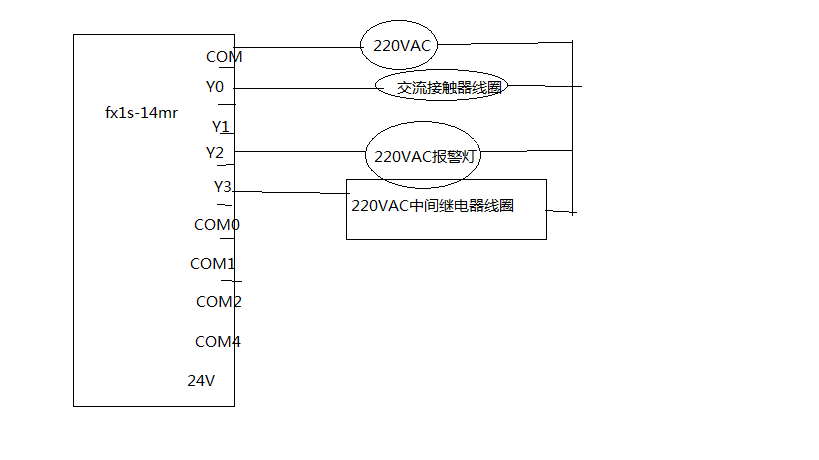

圖片：
本人小菜鳥，對于接線還不是很懂，我這么接線對嗎？
望各位前輩指正下。謝謝啊。
王剛19730226
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 112 點
下載積分: 668 分
在線時間: 7(小時)
注冊時間: 2012-10-07
最后登錄: 2015-03-15
查看王剛19730226的 主題 / 回貼
1樓  發表于: 2014-07-11 14:49
第一圖輸出端24V接PLC24V+,第二圖理論可以,,但是最好加24V中間繼電器,
王剛19730226
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 112 點
下載積分: 668 分
在線時間: 7(小時)
注冊時間: 2012-10-07
最后登錄: 2015-03-15
查看王剛19730226的 主題 / 回貼
2樓  發表于: 2014-07-11 14:52
不對,COM0與Y0是一個通道,
天涯孤客
VX:Deng235174304
級別: 家園常客
精華主題: 0
發帖數量: 392 個
工控威望: 516 點
下載積分: 2879 分
在線時間: 327(小時)
注冊時間: 2007-04-28
最后登錄: 2025-12-02
查看天涯孤客的 主題 / 回貼
3樓  發表于: 2014-07-11 17:43
第一個圖三線感應器可以接plc24V電源，第二個圖com搞錯了，com是plc直流負極。應該com0對應y0.com1對應y1
QQ:235174304.VX:Deng235174304
