樓主  發表于: 2011-06-11 18:03

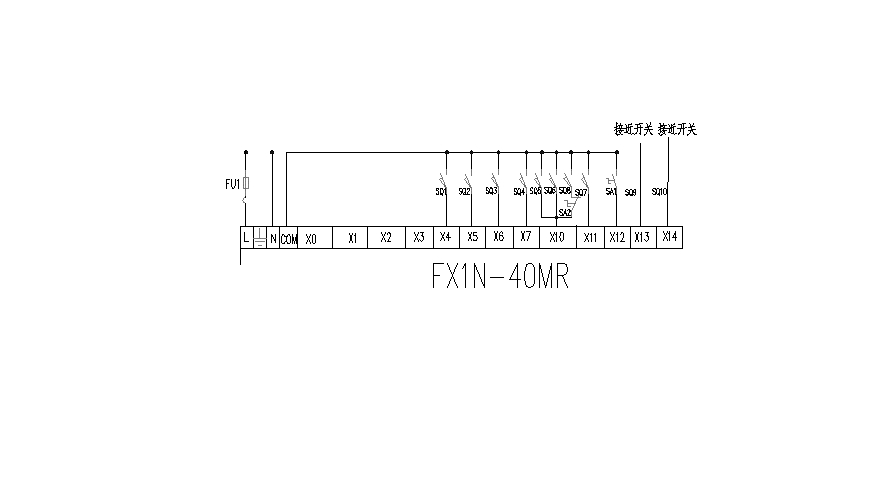

     請各位老師幫我看看圖1和圖2是否有問題，哪個圖片規范一點？

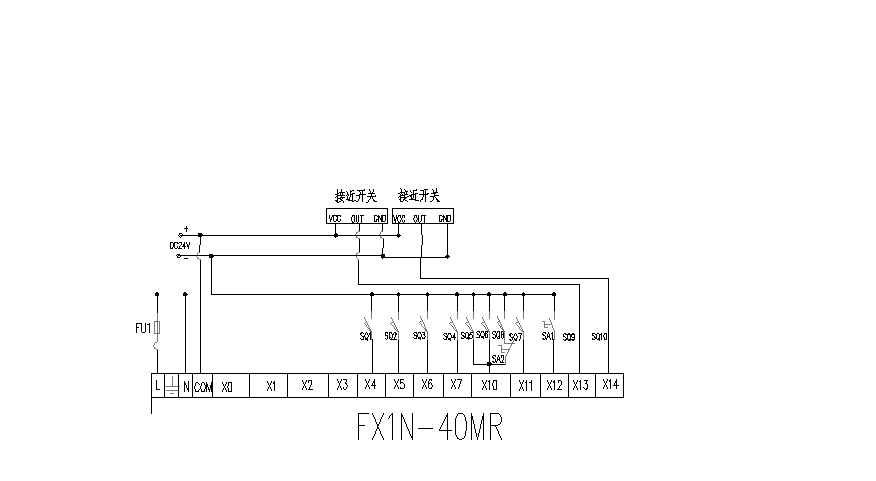

  圖2使用NPN接近開關，這樣接線有沒有問題？

  如果不行或者都不規范，應該怎樣畫，請各位老師多多指教，在此謝謝各位老師！！
zhangxueping
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 122 點
下載積分: 603 分
在線時間: 6(小時)
注冊時間: 2011-03-24
最后登錄: 2016-11-19
查看zhangxueping的 主題 / 回貼
1樓  發表于: 2011-06-11 20:02
圖2比較實用
樓主留言：
謝謝！
qqw1212
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qqw1212的 主題 / 回貼
2樓  發表于: 2011-06-11 21:02
謝謝！
numen
級別: 略有小成
精華主題: 0
發帖數量: 42 個
工控威望: 227 點
下載積分: 481 分
在線時間: 91(小時)
注冊時間: 2010-11-29
最后登錄: 2025-11-22
查看numen的 主題 / 回貼
3樓  發表于: 2011-06-12 01:05
圖片：

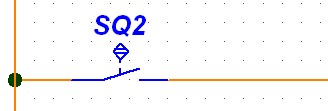

我目前用的接近開關符號（2線直流的）
wshwsh123tm
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wshwsh123tm的 主題 / 回貼
4樓  發表于: 2011-06-12 01:31
圖2的COM端應該接負極。
