樓主  發表于: 2016-10-10 21:19
圖片：

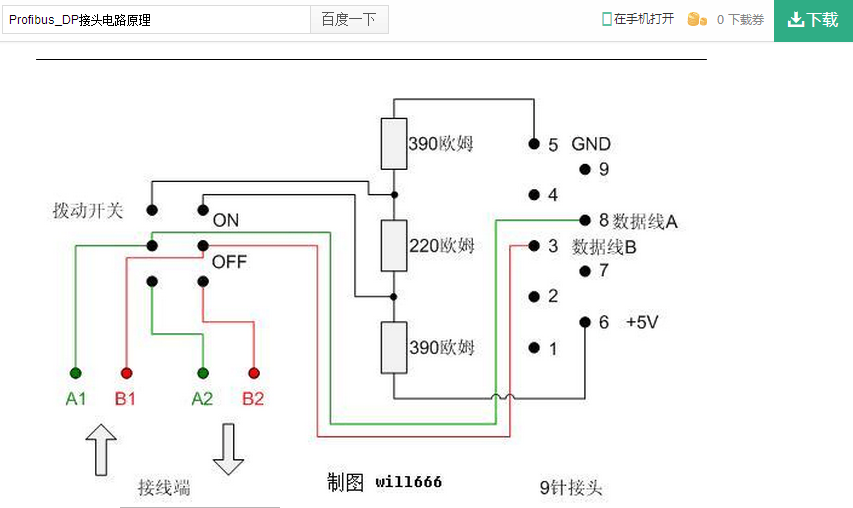

看電氣圖，沒有形象的畫出開關的刀，圖中A1 B1直接與3腳8腳連接是ON 狀態還是OFF狀態
你們怎么才能明白我問的是什么，有人說ON時A1 B1與220電阻串聯，可是串聯后怎么與通信腳 3 和8 連接的
OFF時A1 B1 與A2 B2并聯，可并聯后又怎么與通信腳 3 和8連接的
謝謝大俠！！！！
[ 此帖被2310036294在2016-10-10 21:35重新編輯 ]
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1235 個
工控威望: 1441 點
下載積分: 3713 分
在線時間: 325(小時)
注冊時間: 2015-07-20
最后登錄: 2025-11-25
查看lvpretend的 主題 / 回貼
1樓  發表于: 2016-10-12 08:37
這個意思：
本帖最近評分記錄：
  • 下載積分:+1(2310036294) 熱心助人！
    hanqin
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1201 個
    工控威望: 1226 點
    下載積分: 2927 分
    在線時間: 925(小時)
    注冊時間: 2009-01-09
    最后登錄: 2023-10-27
    查看hanqin的 主題 / 回貼
    2樓  發表于: 2016-10-13 13:12
    收藏一下
