樓主  發表于: 2012-07-11 23:05

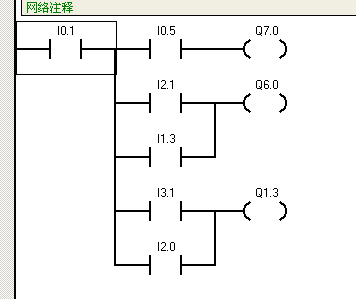

圖片：
圖片：
我怎么看不出是哪個并聯塊在串聯��？還有母線開始不是要用LD嗎。大俠們指教啊
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 6 篇
發帖數量: 5179 個
工控威望: 7540 點
下載積分: 163200 分
在線時間: 3260(小時)
注冊時間: 2007-11-21
最后登錄: 2025-12-12
查看sjm213的 主題 / 回貼
1樓  發表于: 2012-07-11 23:27
從梯形圖上應該很容易看出來：
I2.1和I1.3并聯的塊與I0.1串聯；I3.1與I2.0并聯的 塊與I0.1串聯。
母線開始是要用LD，但塊的串聯和并聯就要用ALD、OLD……
樓主留言：
哦，不管他那個新母線了，意思是這樣吧，老以為母線后應該用LD
